D-4
2011 April 8
HT-SL50
10
9
8
7
6
5
4
3
2
1

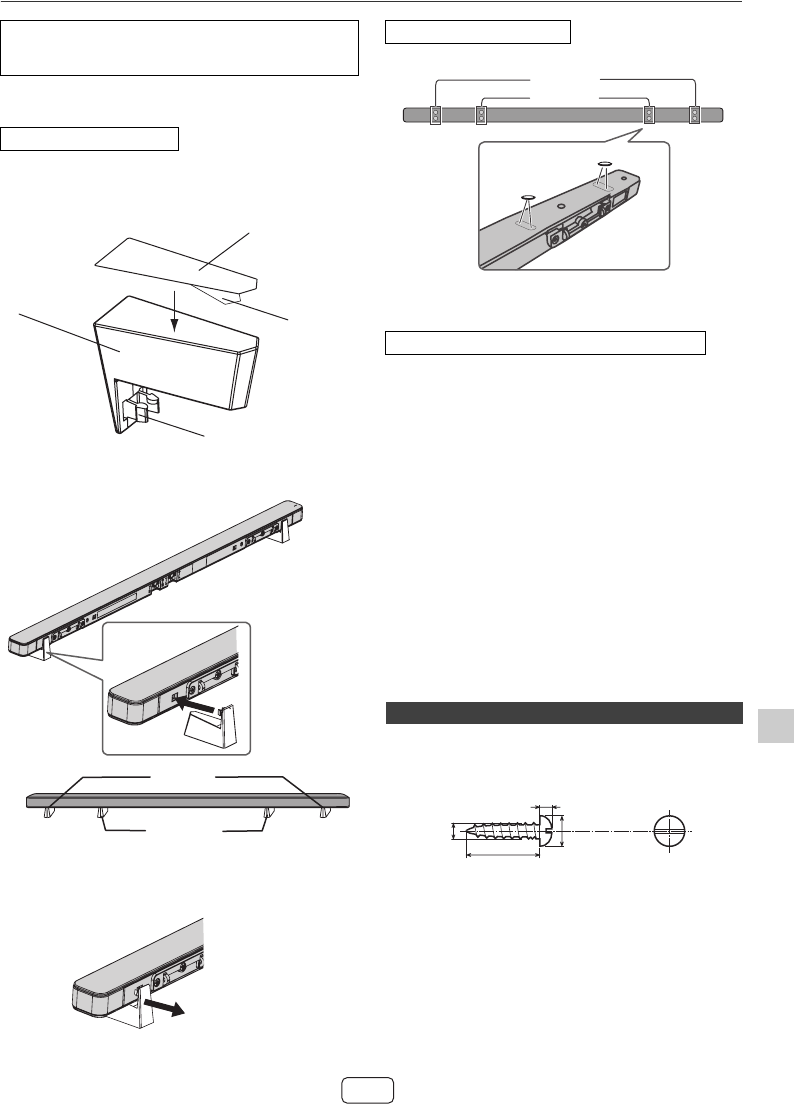

Systemvorbereitung
Wählen Sie entsprechend der bevorzugten Position eine
von drei Installationsmethoden aus.
1. Ziehen Sie das doppelseitige Trennklebeband ab, und
bringen Sie den Soundleistenständerpuffer an der
Unterseite des Soundleistenständers an.
2. Befestigen Sie den Soundleistenständer wie in der
Abbildung gezeigt.
Hinweis:
Der Soundleistenständer kann entfernt werden, indem er
an der Rückseite von der Soundleiste a/jointfilesconvert/428372/bgezogen wird.
Vorsicht:
Seien Sie vorsichtig und lassen Sie die Soundleiste
(0,66 kg) nicht fallen, wenn Sie sie an die Wand
montieren.
Prüfen sie vor der Montage die Wandstärke. (Montieren
Sie ihn nicht auf Furnier oder getünschten Wand. Die
Soundleiste kann herunterfallen.) Sind Sie nicht sicher,
so fragen Sie einen qualifizierten Service-Techniker.
Die Schrauben werden nicht mitgeliefert. Verwenden
Sie geeignete.
Prüfen Sie alle Wandwinkel-Schrauben auf festen Sitz.
Wählen Sie einen geeigneten Platz. Anderenfalls
können Unfälle die Folge sein, oder die Soundleiste
kann beschädigt werden.
SHARP ist haftet nicht für Unfälle aufgrund
unsachgemäßer Montage.
Achten Sie darauf, dass sich keine Kinder an die
Soundleiste hängen, sobald diese an der Wand
angebracht wurde, da es anderenfalls zu
Beschädigungen und Verletzungen kommen kann.
SHARP hat die Soundleiste so konzipiert, dass Sie sie an
die Wand hängen können. Verwenden Sie geeignete
Schrauben (nicht mitgeliefert). Größe und Art siehe unten.
Prüfen Sie, ob Sie das Netzkabel herausgezogen
haben, bevor Sie das Gerät aufstellen oder dessen
Position ändern.
Verwenden des Ständers
Soundleistenständerpuffer
Doppelse
itiges
Trennkleb
eband
Soundleist
enständer
Haken
Option 2
Option 1
Verwenden der Fußpuffer
So bringen Sie die Soundleiste an der Wand an
Schrauben
Bringen Sie die Fußpuffer wie in der
Abbildung gezeigt an.
Option 1
Option 2
Option 1
Option 2
3,2 mm
9 mm
Min. 22 mm
5 mm
