PG-A20X

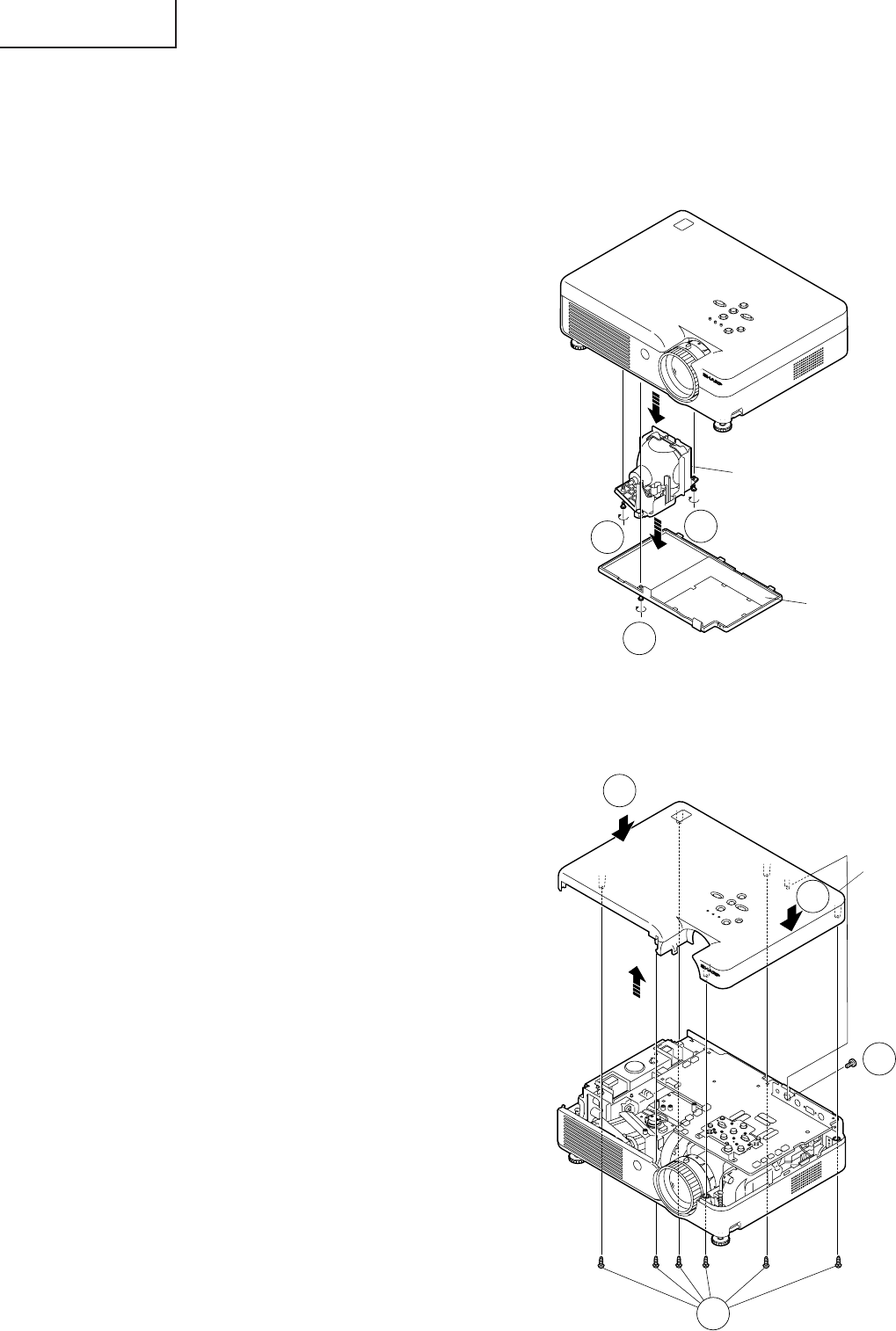

2.Ausbau des oberen Gehäuses.

2-1. Die Schraube an der Rückseite des Geräts entfernen.

2-2. Die sechs Halteschrauben an der Unterseite des Geräts entfernen.

2-3. Die beiden Haken lösen, dann das obere Gehäuse abnehmen.

2-1

2-3

2-2

Oberes

Gehäuse

ENTFERNEN DER HAUPTTEILE

1. Ausbau der Lampen-Einheit.

1-1. Die Schraube lösen, dann die Lampenabdeckung abnehmen.

1-2. Die beiden Schrauben lösen. Die Lampen-Einheit am Griff anfassen, dann in Pfeilrichtung ziehen.

1-1

1-2

Lampen-Einheit.

Lampenabdeckung
