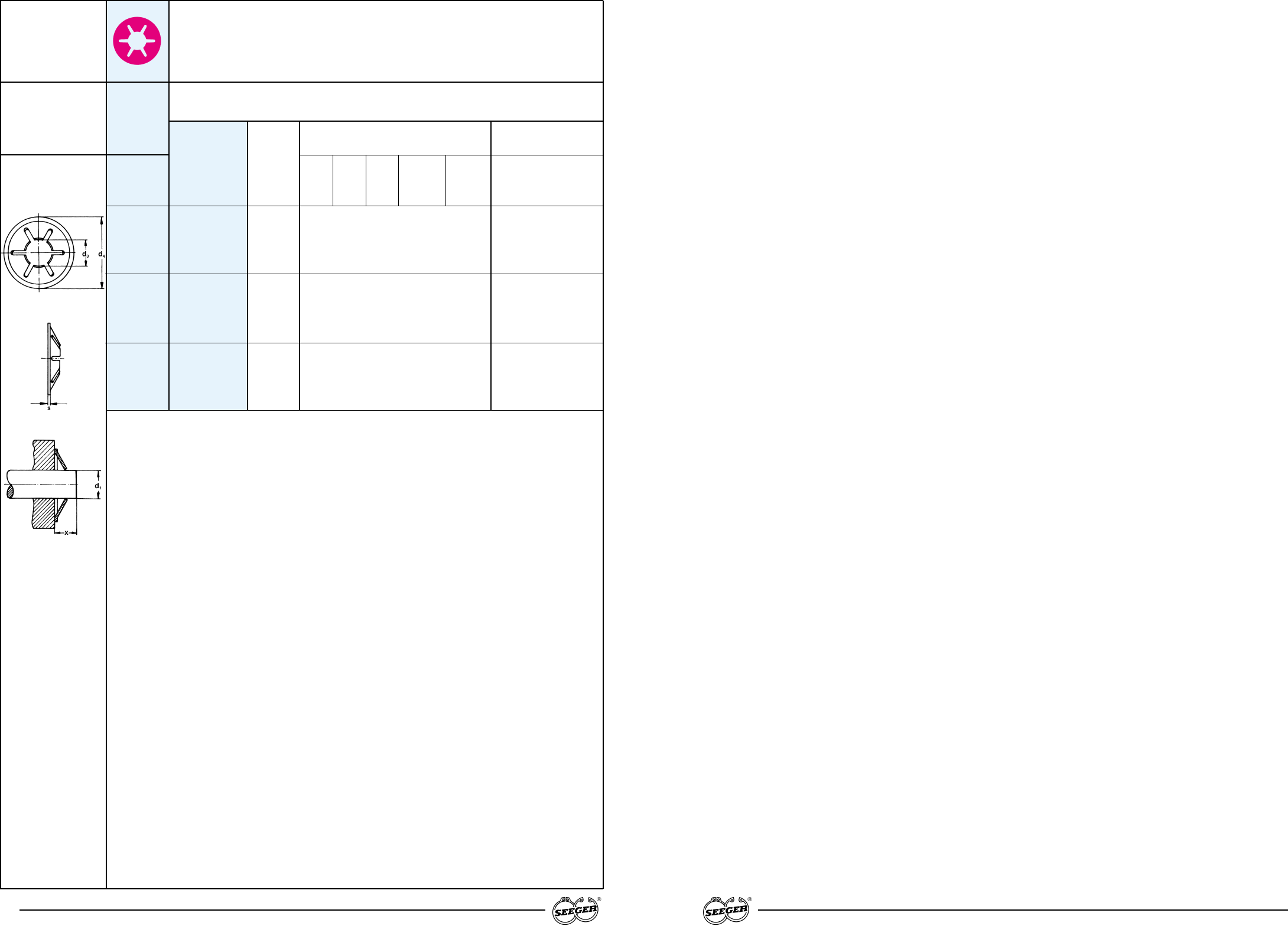

Seeger-Klemmscheiben für Wellen und Nut
Seeger-Reinforced Circular Self-locking Rings for shafts without grooves
Colliers d’étranglement Seeger pour arbres sans gorge
60
Maßliste Standard
Data chart Standard
Table Exécution
dimensionnelle standard
Nennmaß
Nominal
dimension
Dimension
nominale
Toleranz Zacken Gewicht Haltekraft
Tolerance teeths Weight x Retaining force
Tolérance dents Masse Force de retenue
d
1
*(h 9) s d
3
d
4
max ≈ H(N)
Bezeichnung
Designation
Désignation
Bestell-Nummer
Order number
Référence
de commande
KS 1,5 – KS 10
Ring · Ring · Anneau
KS 1,5 KS1.5–BLS 1,5 0,25 1,30 6,00 3 0,10 2,5 200
KS 2,0 KS2–BLS 2,0 0,30 1,80 7,00 3 0,13 2,5 400
KS 2,5 KS2.5–BLS 2,5 0,30 2,30 8,25 3 0,15 2,5 700
KS 3,0 KS3–BLS 3,0 0,40 2,80 10,00 3 0,20 3,0 1200
KS 3,5 KS3.5–BLS 3,5 0,40 3,25 11,50 3 0,25 3,0 1200
KS 4,0 KS4–BLS 4,0 0,50 3,75 13,00 4 0,50 3,5 1300
KS 5,0 KS5–BLS 5,0 0,50 4,75 15,00 5 0,75 3,5 1500
KS 6,0 KS6–BLS 6,0 0,60 5,75 16,50 6 1,15 4,0 1800
KS 7,0 KS7–BLS 7,0 0,60 6,75 18,00 6 1,25 4,0 2000
KS 8,0 KS8–BLS 8,0 0,70 7,75 19,50 6 1,40 4,0 3000
KS 9,0 KS9–BLS 9,0 0,70 8,75 21,00 6 1,50 4,5 3500
KS 10,0 KS10–BLS 10,0 0,80 9,75 22,00 6 1,65 4,5 4000
23
Ergänzende Daten
Supplementary data
Données complémentaires
^
* Wenn die Haltekraft nicht voll genutzt wird, kann h 9 durch h 10 ersetzt werden.
* If full use is not made of the retaining force, h 9 can be replaced by h 10
* Si la capacité de charge n’est pas utilisée complètement, remplacer h 9 par h 10
Härte / Hardness / Dureté: 48 ÷ 52 HRC = 458 ÷ 545 HV
