123

The values in the dats charts apply to:

Seeger-Ring material with a modulus of

elasticity = 210 kN/mm

= load bearing capacity with

sharp-cornered abutment

= load bearing capacity with

a corner distance g

Conversion:

When using a different material for a

Seeger-Ring with a different modulus of

elasticity E', the following applies:

Les valeurs indiquées dans les tables

dimensionnelles sont valables pour:

Matière du segment d'arrêt Seeger,

module d'élasticité = 210 kN/mm

= Capacité de charge en cas

d'appui à angles vifs

= Capacité de charge en cas de

distance entre bords g

Conversion:

En cas d'utilisation d'une autre matière

ayant un autre module d'élasticité E'

pour le segment d'arrêt Seeger, on a:

Die Werte in den Maßlisten gelten für:

Werkstoff des Seeger-Ringes E-Modul

= 210 kN/mm

= Tragfähigkeit bei scharfkantiger

Anlage

= Tragfähigkeit bei Kantenab-

stand g

Umrechnung:

Bei Einsatz eines anderen Werkstoffes

für den Seeger-Ring mit anderem E-

Modul E’ gilt:

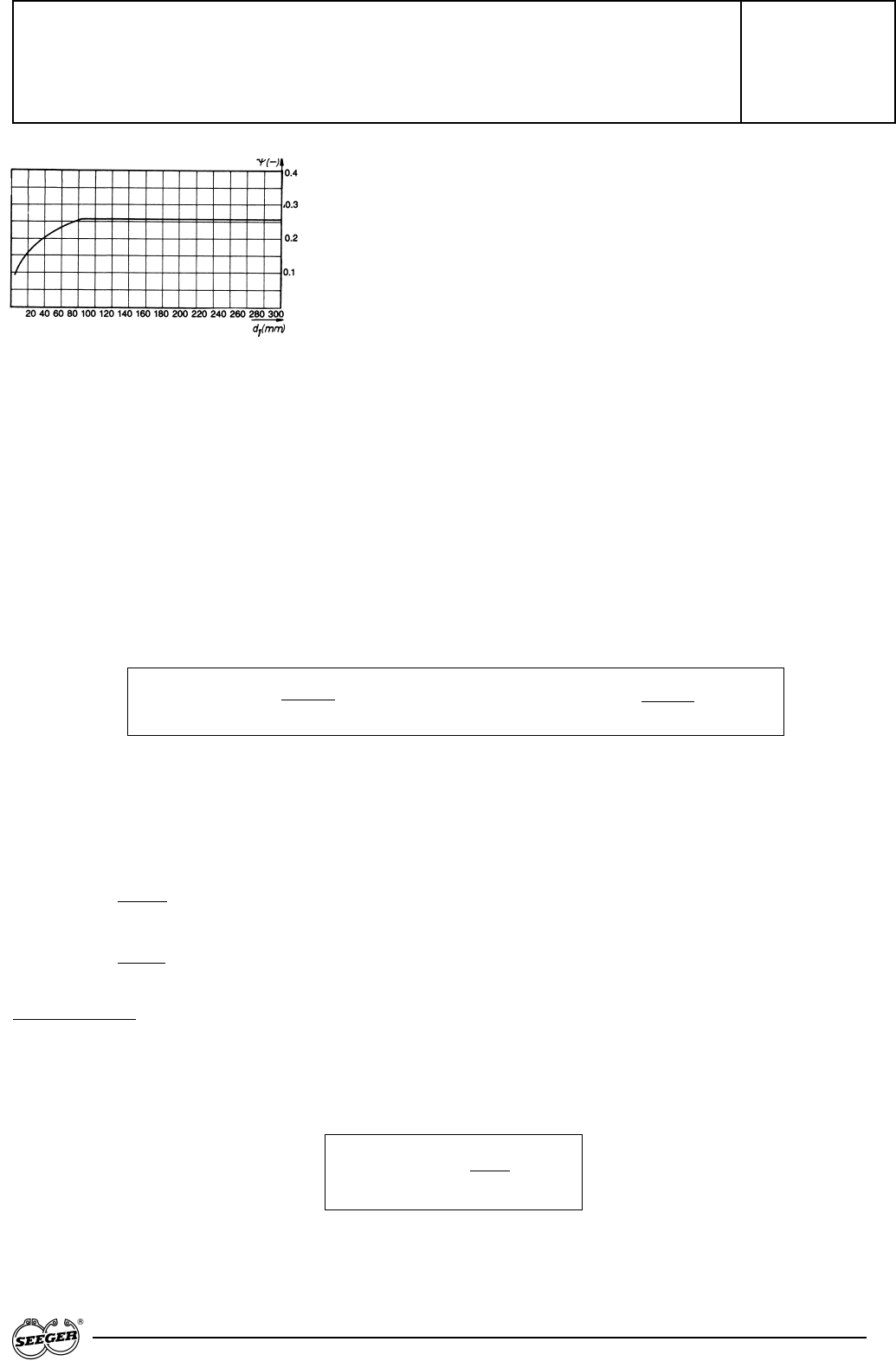

Bild 6: Zulässige Umstülpwinkel der Seeger-Ringe

Figure 6: Permissible dishing angle of Seeger-Rings

Figure 6: Angle de gauchissement admissible pour les segments d'arrêt Seeger

Beispiel:

Gesucht ist die Tragfähigkeit des

Seeger-Ringes J 22 aus dem Werkstoff

Bronze CuSn 8 mit einem Elastizitäts-

modul von E’ = 115 N/mm

bei scharf-

kantiger Anlage.

Example:

The load bearing capacity of Seeger-

Ring J 22 consisting of the material

bronze CuSn 8 with a modulus of ela-

sticity E' = 115 N/mm

and for sharp-ed-

ged abutment is to be calculated.

Exemple:

On cherche la capacité de charge du

segment d'arrêt Seeger J 22 en bronze

CuSn 8 ayant un module d'élasticité E'

= 115 N/mm

en cas d'appui à angles

vifs.

 = F

E

(kN)

210

 = F

E

(kN)

210

 = F

E

aus Maßliste 11 = 8,0 kN / from data chart 11 = 8,0 kN / de la table dimensionnelle 11 = 8,0 kN

210

= 8,0

115

210

 = 4,38 kN (ohne Sicherheit / no safety factor / sans marge de sécurité)

Wenn die vorhandene Fase, Rundung

oder der Kantenabschstand g’ von den

in den Maßlisten genannten Werten g

abweicht, gilt:

If the existing chamfer, rounded corner

or corner distance g' deviates from the

values g in the data chart, the following

applies:

Si le chanfrein, l'arrondi ou la distance

entre bords g' diffèrent des valeurs indi-

quées dans les tables dimensionnelles,

on a:

 = F

(N)

g

Berechnung der Seeger-Ring-Verbindung

Calculation of Seeger-Ring assemblies

Calculs de montage pour segments d‘arrêt Seeger

Achtung:

Wenn F

’ bei kleinen Werten von g’

größer ist als F

' gilt F

Important:

If, at low g' values, the value F

' is grea-

ter than F

' then F

applies!

Attention:

Si F

’ est supérieur à F

dans le cas

de valeurs g' de faible importance, on

prendra F

pour référence.
